Les transmissions latérales

Quand on pense à isoler deux locaux acoustiquement, on pense à la paroi de séparation, son épaisseur, sa masse, son indice d'affaiblissement acoustique.....

Ce qui est tout à fait normal car c'est intuitif. Mais le bruit aérien passe par deux chemins

• Le chemin direct ( par la paroi de séparation )

• Le chemin indirect (par les planchers, les plafonds, les murs latéraux.... ce sont les transmissions latérales)

Même si la performance d'affaiblissement acoustique de la paroi de séparation (chemin direct) est très élevée, négliger les transmissions latérales peut faire chuter fortement la performance acoustique globale entre deux locaux.

Alors quels sont ces chemins ?

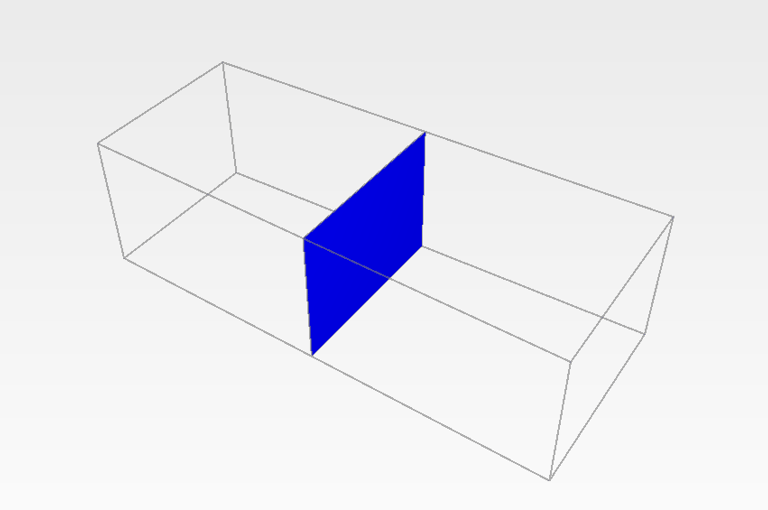

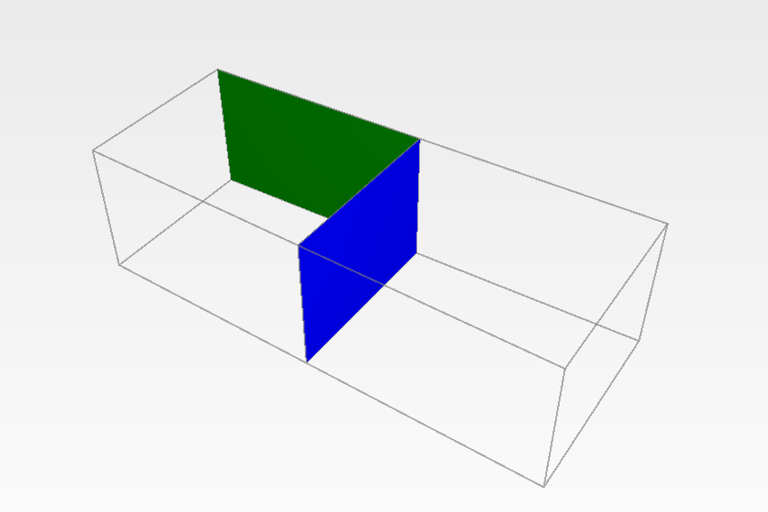

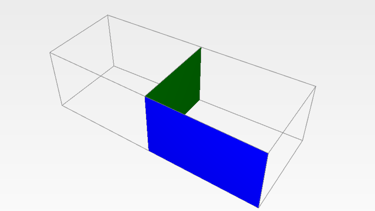

CHEMIN 1 : PAROI SEPARATIVE

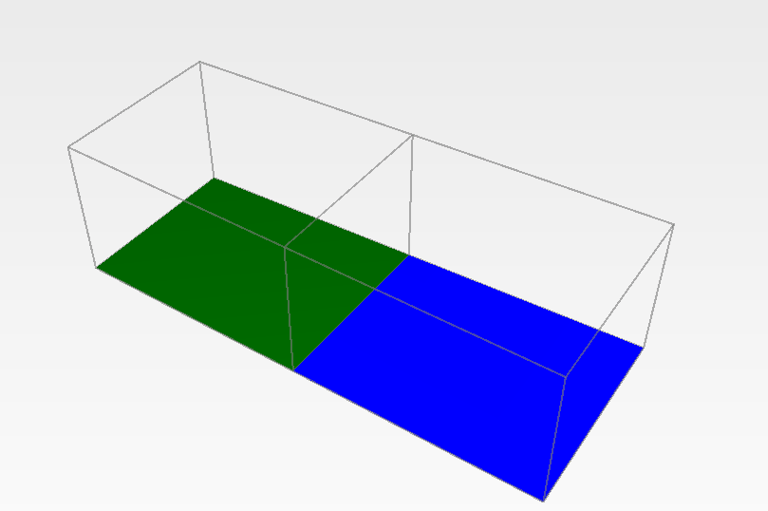

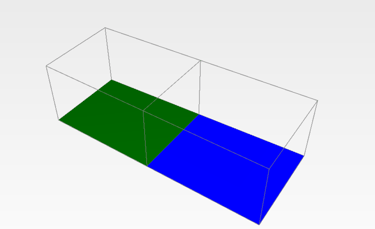

CHEMIN 2 : JONCTION ENTRE LES PLANCHERS

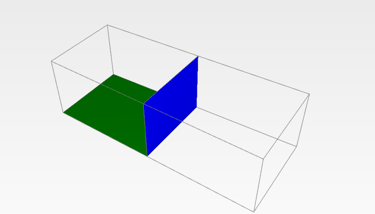

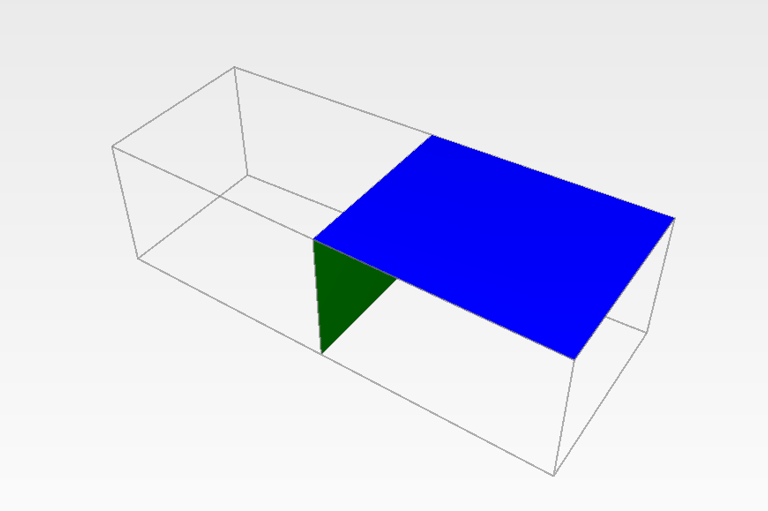

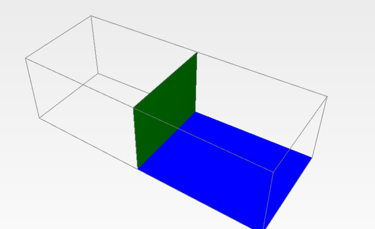

CHEMIN 3 : JONCTION ENTRE LE PLANCHER 1 ET LA PAROI SEPARATIVE

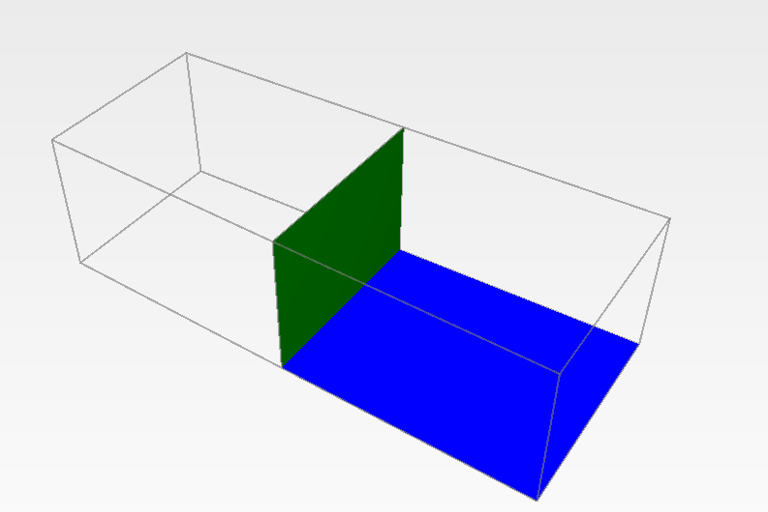

CHEMIN 4 : JONCTION ENTRE LE PLANCHER 2 ET LA PAROI SEPARATIVE

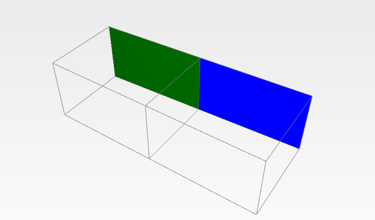

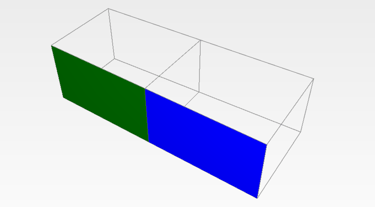

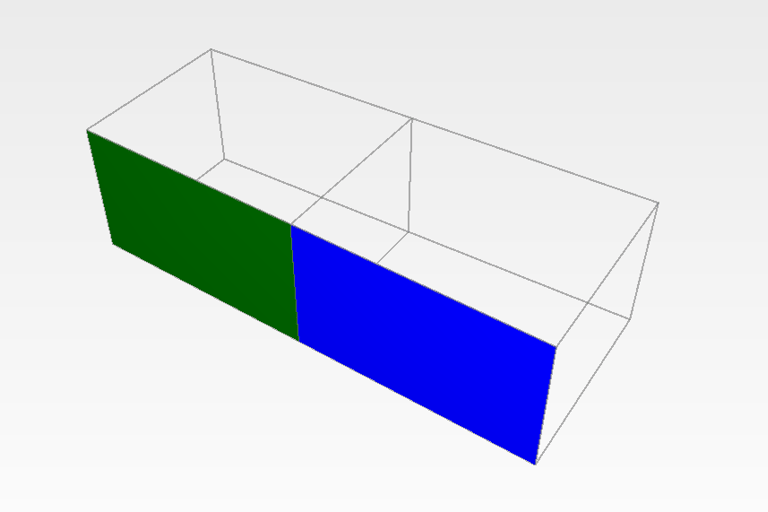

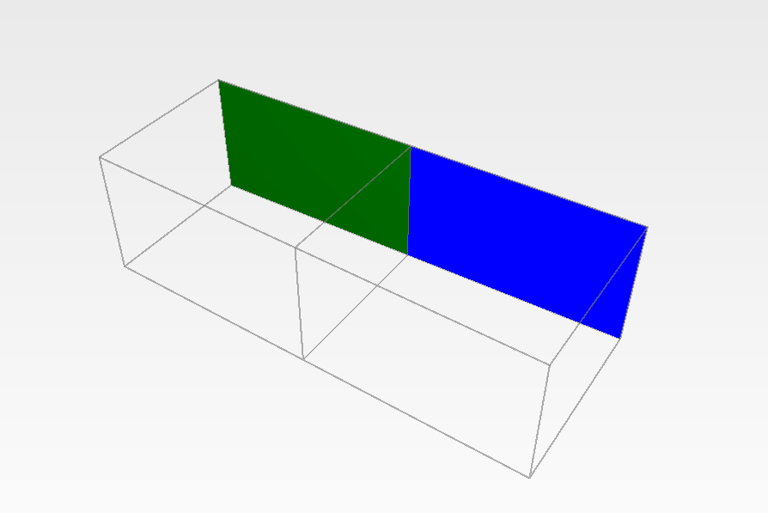

CHEMIN 5 : JONCTION ENTRE LES MURS LATERAUX 1 ET 2

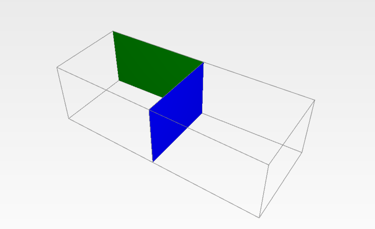

CHEMIN 6 : JONCTION ENTRE LE MUR LATERAL 1 ET LA PAROI SEPARATIVE

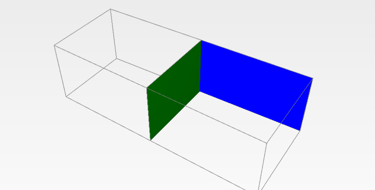

CHEMIN 7 : JONCTION ENTRE LE MUR LATERAL 2 ET LA PAROI SEPARATIVE

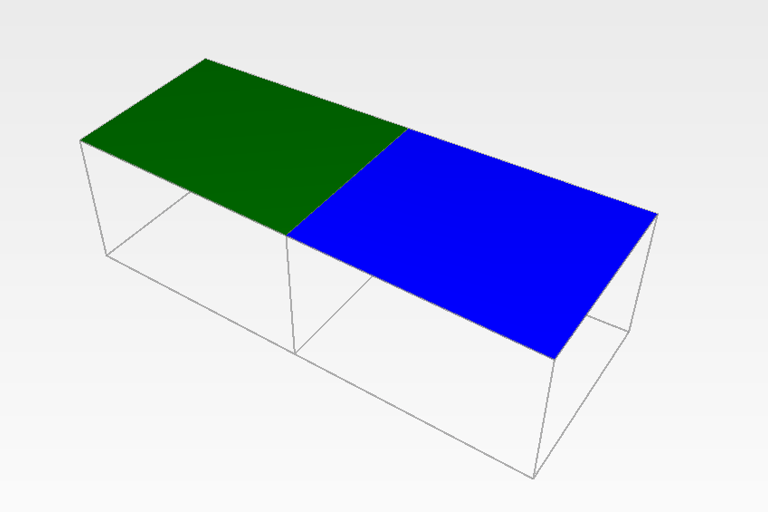

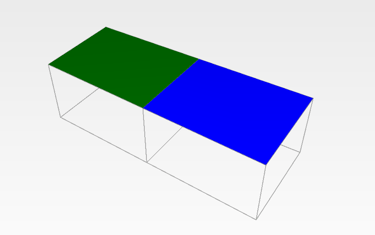

CHEMIN 8 : JONCTION ENTRE LES DALLES 1 ET 2

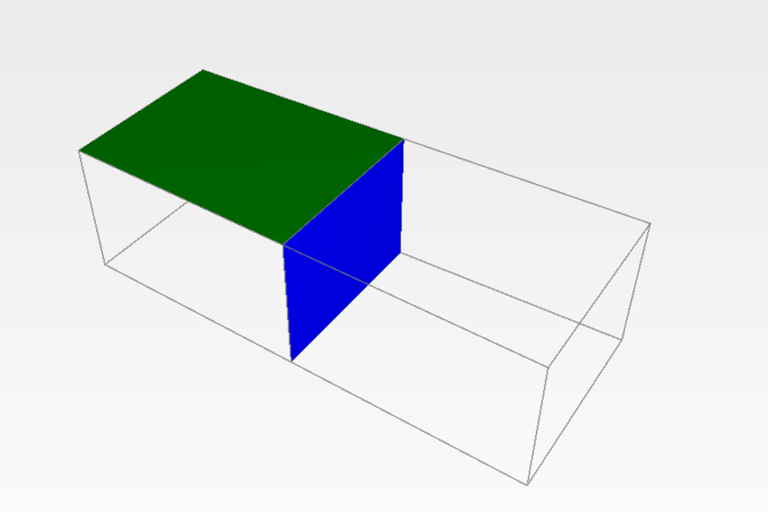

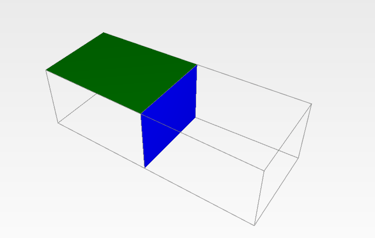

CHEMIN 9 : JONCTION ENTRE LA DALLE 1 ET LA PAROI SEPARATIVE

CHEMIN 10 : JONCTION ENTRE LA DALLE 2 ET LA PAROI SEPARATIVE

CHEMIN 11 : JONCTION ENTRE LES MURS LATERAUX 3 et 4

CHEMIN 12 : JONCTION ENTRE LE MUR LATERAL 3 ET LA PAROIS SEPARATIV

CHEMIN 13: JONCTION ENTRE LE MUR LATERAL 4 ET LA PAROI SEPARATIVE

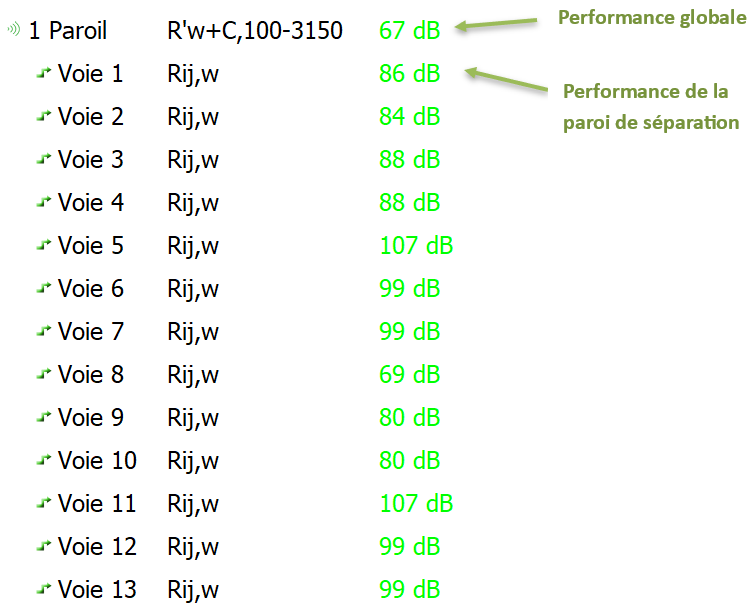

En général, la performance globale est toujours inférieure à la performance de la paroi de séparation. Exemple ci-dessous
